Serinin amiral gemisi. Karmaşık prototipleme, sensör ağları ve bol I/O isteyen projeler için ana geliştirme kartı.

Anatolia UNO R1, standart bir prototipleme masasında ihtiyaç duyacağınız hemen her şeyi tek karta sığdırıyor. ATmega328P çekirdeği, Optiboot bootloader ve dahili USB-seri çevirici sayesinde harici bir programlayıcı aramadan doğrudan USB üzerinden kod atabiliyorsunuz.

Öne çıkan özellikler

• ATmega328P çekirdek, 16 MHz kristal
• Optiboot bootloader — harici programlayıcı gerekmez
• Micro-USB üzerinden dahili USB-Seri çevirici (J5)
• 20+ dijital/analog I/O, PWM ve SPI/I2C desteği
• Standart shield pin düzeni ile geriye dönük uyumluluk
• Durum LED'i (D5) ve kullanıcı butonu dahili

Teknik özet

Mikrodenetleyici	ATmega328P
Kategori	Ana Kart
Referans kodu	U1
Donanım lisansı	Açık kaynak (bkz. GitHub deposu)
Görünüm	Kırmızı FR4, beyaz serigrafi — fotoğraftaki orijinal kart.

Donanım Dosyaları

• Anatolia Uno 1 B
• Anatolia-Uno-Gerber.zip 48.9 KB
• Anatolia-Uno.kicad_pcb 339.2 KB
• Anatolia-Uno.kicad_prl 2.6 KB
• Anatolia-Uno.kicad_pro 17.1 KB
• Anatolia-Uno.kicad_sch 176.6 KB

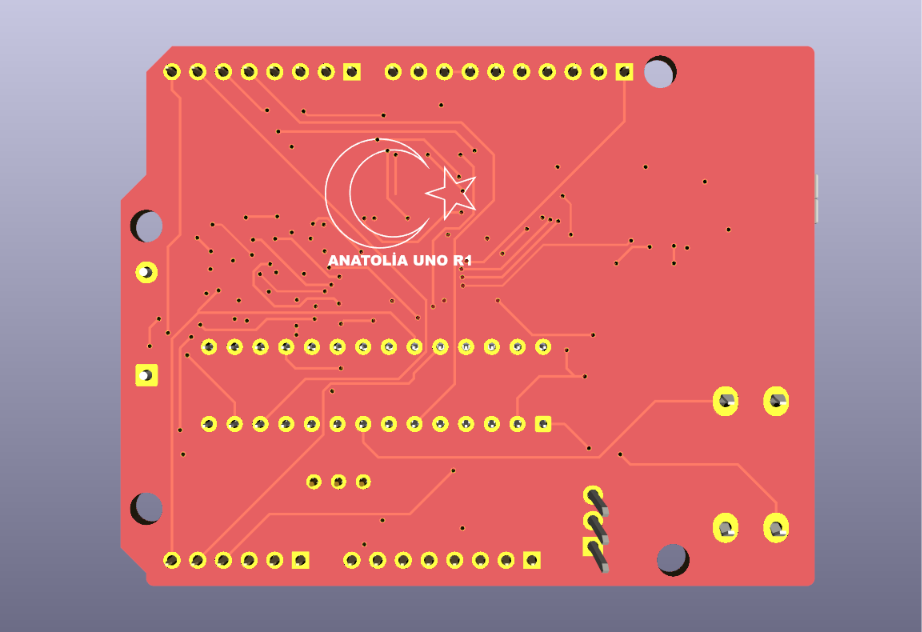

• uno-back.png 102 KB
• uno-front.png 142.4 KB
• ~Anatolia-Uno.kicad_pro.lck 42 B
